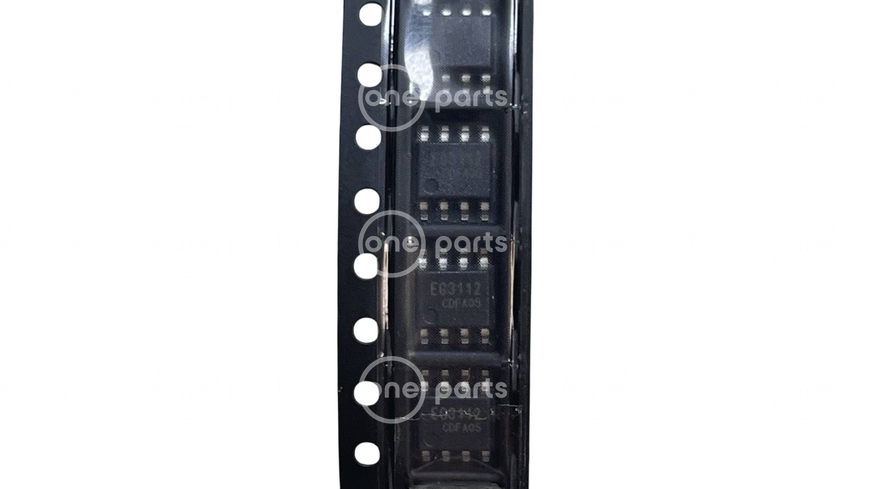

EG3112 — это специализированная микросхема-драйвер для мощных MOSFET и IGBT транзисторов. Она поддерживает плавающую (bootstrap) схему питания верхнего плеча с допустимым напряжением до 600 В, имеет встроенный контроль «мертвого времени» (dead time) и функцию взаимной блокировки, исключающую одновременное открытие верхнего и нижнего ключей.Микросхема характеризуется низким потреблением тока (менее 5 мкА в покое) и высокой частотой работы — до 500 кГц.
Тип драйвера: двухканальный (верхний + нижний ключ)
Выходной ток: 1A (source) / 1.5A (sink)
Рабочая частота: до 500 кГц
Рабочее напряжение питания (Vcc): 2.8–20 В
Максимальное напряжение верхнего плеча (VB): до 600 В
Ток покоя: < 5 мкА
Входная логика: 3,3 В или 5 В совместимая
Мертвое время (Dead time): 50–300 нс (встроенное)
Защита: блокировка одновременного открытия транзисторов
Рабочая температура: –45 °C … +125 °C
Datasheet: https://www.alldatasheet.com/datasheet-pdf/download/1146381/EGMICRO/EG3112.html
